カウント部の機能

電子部品などの小さなパーツを瞬時にカウント!
自動解析
自動解析
グループ登録
グループ登録
画質切替
画質切替
ツール機能
ツール機能
多言語対応
多言語対応
独自の画像処理
画像処理
簡単カウント
簡単カウント
ハンズフリー自動解析・グループ登録・画質切り替え
パーツをトレーに広げ、
手を引くだけで自動解析が開始します。
ほとんどのパーツを瞬時にカウントします。
進化した自動解析、1/8W抵抗もOK。
めんどうな部品ごとの登録は不要です。
Counter Screen
※自動解析できないパーツは、グループ登録し、呼び出すこともできます。
※画質(解像度)切替ができるようになりました。極小、極細パーツに有効です。
先駆者だからこその
機能・性能で業界をリード
1.
簡単カウント
簡単カウント
独自の画像カウントアルゴリズムでパーツ同士が接触していても、安定したカウントができます。カウント結果は累積加算することができ、大量でも小分けにして カウントすることができます。また、加算履歴も表示されますので、加算キー押し忘れや2回押しを確認修正できます。トレーはディンプル(凸凹)を施すことにより、パーツを接触しにくくし、トレーを 振ることで拡散しやすく、立っているパーツは倒れやすくする特長があります。
2.
ツール機能
ツール機能

凹埋め:短い円柱状のパーツなど置き方により面積が極端に変わってしまう場合、丸の中を埋めて面積を近似化しカウントします。
簡易異物検出:多数の個体面積分布から 外れたパーツがある場合、そのパーツに △マークをつけます(形状認識ではありません)。
白黒反転:黒い敷物上の薄い乳白色パーツをカウントします。外部照明が必要です。


ハンドコマンド:マウスレス化を目的とし、手の影で自動解析 コマンドを発行できます。

3.
独自の画像処理
画像処理
人は固まりの形を見てその数がわかります。マルチカウンタも固まりを構成数ごとに色分けしますので、人が見た数とマルチカウンタが認識している数がビジュアル的に確認でき、カウント結果の正確性が判断できます。
パーツの影の状態により、誤差の度合が変化します。誤差の累積によりミスカウントの可能性が高い固まりを自動的に判定し黒で表示し、分離を促します。音声とメッセージでも注意を促します。
4.
多言語対応
多言語
5か国語対応
・日本語
・英語
・ベトナム語
・ポルトガル語
・中国語

運用部の機能

プログラムレスでQR帳票システムを簡単に構築!
モード
モード
入力レイアウト
入力レイアウト
Excel出力
エクセル出力
日付変更
日付変更
入力読み上げ
入力読み上げ
数量処理
数量処理
帳票印刷
dc_sample_帳票印刷
印刷履歴
印刷履歴
\ カスタマイズも承ります!/
運用部はカウンタ部とは別のアプリとなっていますので、
ユーザ様仕様にて運用部のカスタマイズ開発も承ります。

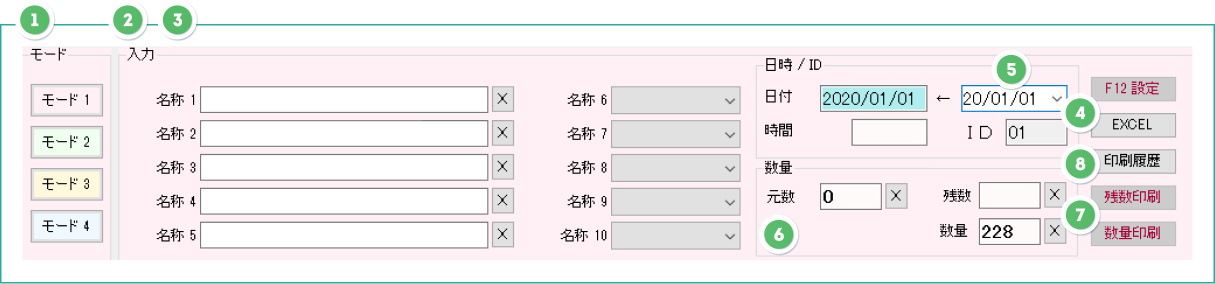

dc_sample_operation_screen
1
モード
帳票処理モード画面を最大4ページ作成できます。
2
入力読み上げ
QR入力の複数の項目を接頭語と接尾語をつけて、読み上げることができます。
3
入力レイアウト

最大10項目の入力項目をレイアウトできます。
・入力項目はテキスト入力と選択入力を設定でき、入力桁数に応じ 4種類の大きさから選択できます。

・帳票のQRの内容は複数の項目に自動的に入力されます。

・バーコードリーダはQR(日本語含む)の他、ゴシック・明朝の英数字をOCR読み取りし、入力することができます。

入力レイアウト
4
Excel出力
入力項目と数量処理された結果と元画像をExcel のひな型ファイルの指定セルに出力することができ、簡単に資料を作成することができます。
エリア内の元画像を縮尺比を変えずに自動的に縮小拡大し貼り付けます。
エクセル出力
5
日付変更
棚卸のときなど帳票の日付を変更することができます。
作業員の氏名が変わると自動的に元の日付に戻ります。
6
数量処理
マルチカウンタでカウントした結果がリアルタイムで反映されます。
例1)入庫票の数量が元数としてQRから入力され、カウント値である出庫数と残数の計算を行います。
例2)カウント必要数を元数として入力すると、あと何個足らないかが残数に表示され、オーバーすると赤字でマイナス表示されます。
7
帳票印刷
入力項目と数量処理された結果を帳票印刷することができます。
帳票はプリンタの帳票作成ツールP-Touchで、簡単に作成することができます。
dc_sample_出入庫
8
印刷履歴
印刷すると印刷内容が印刷履歴として帳票ごとのフォルダにCSV形式で保存され、トレーサビリティに寄与します。
基本仕様
据え置きタイプ MC-110ST 外観図
据え置きタイプ MC-110ST 外観図
MC-110ST 構成
デスクトップPC

CPU core i3 or i5 Windows10 or 11 Pro

ドングル付

モニタ

21.5インチフルHD(1920×1080)

カラーカメラ

1/2.5インチCMOSイメージセンサ 500万画素

レンズ

メガピクセルCCTVレンズ 焦点距離12mm

入力デバイス

テンキーキーボードマウス

照明パネル

B4サイズ 調光7段階 (A3サイズ 特注)

トレー

B4サイズディンプル加工 帯電防止PET 10枚

筐体

アース端子付

台車タイプ MC-110KW 外観図
台車タイプ
MC-110KW 構成
ノートPC

CPU core i3 or i5 Windows10 or 11 Pro

ドングル付

モニタ

21.5インチフルHD(1920×1080)

カラーカメラ

1/2.5インチCMOSイメージセンサ 500万画素

レンズ

メガピクセルCCTVレンズ 焦点距離12mm

入力デバイス

テンキーキーボードマウス

照明パネル

B4サイズ 調光7段階 (A3サイズ 特注)

バッテリー

B4サイズディンプル加工 帯電防止PET 10枚

トレー

アース端子付

筐体

B4サイズディンプル加工 帯電防止PET 10枚

共通オプション
バーコードリーダ

1次元
2次元 (日本語対応)

ラベルプリンタ

ブラザー QL-800 感熱ロール紙 1セット

Excel

1プロダクトキー

仕様
外形 (W×H×D)

MC-110ST 652×1681×601mm (突起含まず)

MC-110KW 525×1576×703mm (突起含まず)

重量

重量 MC-110ST 約74kg / MC-110KW 約66Kg

電源

電源 AC100V 50/60Hz 最大500W

(オプション含む)
